系统概述
供水管网SCADA在线监控系统适用于供水企业远程监测供水管网。供水调度人员在管网监测中心即可远程监测全市供水管网的压力状况，以科学指挥各水厂启停供水设备、保障供水压力平衡，并及时发现和预测爆管事故。该系统适用于供水企业远程监测供水管网，工作人员可以在水司调度中心远程监测全市供水管网的压力及流量情况。科学指挥各水厂启停供水设备，保障供水压力平衡、流量稳定；及时发现和预测爆管事故的发生。
系统组成

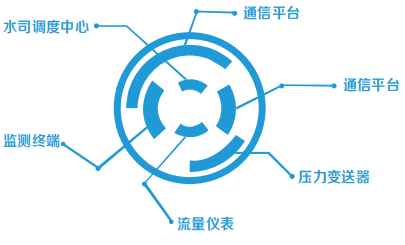

供水管网SCADA在线监控系统是水司供水调度管理系统的一个子系统，主要由水司调度中心、通信平台、监测终端、压力变送器和流量仪表组成。为满足上述功能需求，供水SCADA调度监控系统软件平台可建立两级调度中心，即自来水公司调度中心和水厂调度分中心。自来水公司调度中心建立在自来水公司办公区内，对水源井、取水泵站、水厂、供水管网、加压泵站进行统一监测；并根据用水状况，调度各水厂、泵站的出水供给。水厂调度分中心建立在各水厂内，针对所辖取水泵站、水源井和水厂内部进行实时监测和管理。
系统功能
远程告警
当水位超限、压力超限、电流异常、水泵保护、现场断电、人员闯入等状况发生时，系统立即提示报警信息。
远程控制
具备操作权限的管理人员可远程控制水源井、取水泵站、水厂、加压泵站等监测点泵组、阀门等设备的启停。
自动控制
系统可自动控制现场设备的运行，并可远程切换控制模式。举例如下：
1）根据水源井水位自动控制水源井水泵的启停。
2）根据取水点水位自动控制取水泵组的启停。
3）根据蓄水池水位或出水管网压力自动控制水厂/加压泵站内加压泵组的启停。
3、供水调度管理
管网数据监测
1）实时监测水厂出水流量和压力。
2）实时监测中途加压泵站/小区加压泵站的进站压力或蓄水池水位、泵站出水压力和流量、泵组运行状态和运行参数。
3）远程监测供水管网的供水压力、流量、流向等信息。
4）远程监测各区域用水总量和用水大户的用水量信息。
数据统计分析
1）数据查询：支持各种监测信息、控制信息、报警信息、操作信息的存储和查询，支持数据导出和打印功能。
2）统计与分析：自动生成制水、供水各生产环节的汇总报表和统计报表；自动生成各项生产数据的历史曲线、柱状图、饼图等分析图表。
辅助决策、远程指令下达
系统内置多套水利调度模型，可模拟或仿真管网的各种工况状态，可根据管网压力、水厂或加压泵站出水流量、泵组运行状态等信息给出供水调度辅助决策建议，供调度人员作为决策参考。
系统同时可发布远程调度指令，可给水厂调度分中心、泵站管理处等下达即时调度命令。
