系统概述

换热站远程监测系统，可实时监测换热站供水、回水的温度和压力，根据二次回水的压力自动控制补水泵的启动/停止， 可根据这些历时数据自动生成报表，给管理者提供可靠的依据，真正做到无人值守

供热换热站控制系统是—个多层次的控制系统。控制系统集换热站的自动控制系统、各个换热站与监控中心之间的通讯系统、监控中心的监控管理系统的全自动的控制方案。换热站一般由循环水泵组成的循环水系统、补水泵组成的补水系统、由调节阀组成的温度调节系统构成。

换热站的控制系统自动完成数据采集、设备控制、实时通讯、故障报警等功能。换热站由动力配电柜、PLC控制器、各种传感器、执行器等设备构成，配电柜完成循环泵系统和补水系统的控制功能，具有手动和自动运行模式，换热站的运行程序独立存在于其控制系统PLC内，它能够脱离上位机监控管理软件而单独运行，其运行参数可以通过监控中心的上位机监控管理系统来观察并实施调整。既能独立完成本地控制，又能在监控中心远程操作。由变送器输出的压力、温度、流量等参数，通过PLC控制器对这些参数进行实时采集和处理。PLC控制系统对一次网的电动调节阀、二次网的循环系统、补水系统等进行自动控制。

换热站远程监控系统利用无线通讯系统将运行状态数据传给监控中心的管理系统，各个换热站独立工作，同时接受监控中心进行的运行参数调整。

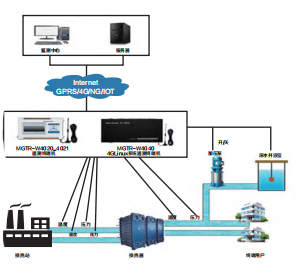

采集层通过PLC控制器、触摸屏、电动调节阀、变频器、压力、温度、流量变送器，串行通讯转换模块、GPRS模块等部件构成。变送器对现场信息进行采集并传送给PLC，PLC再根据上位机对给定信号和反馈信号进行比较运算，运算结果作为控制信号发送到前端I/O 模块，由I/O 模块转换成模拟量去控制电动调节阀、变频器、补水泵动作。根据二次供回压差自动控制变频器，从而控制循环泵的转速。根据二次回水压力变送器控制补水泵启停。传输层通过数据传输终端DTU将数据传输到监控中心的服务器上，由服务器上的供热管理平台对数据进行定时采集、记录，并可在控制中心的大屏幕上直观地显示出来。其运行参数可由本地触摸屏或监控中心设置。应用层监控中心通过LoRa/NB-IoT/DTU无线通讯模块与换热站PLC进行通讯，完成换热站运行与管理系统数据之间的数据交换，实时监控，并具备报警、趋势记录、结算累计、统计分析等多项功能, 来实现现场参数的采集、调度室与各换热站的数据实时通讯控制，既可以监视各换热站的运行情况，也可以调整换热站的运行状态。

方案优点

★ 有效提高供热系统的自动化控制水平，并且能很大程度上提高供热行业的管理水平；

★ 供热工程中的自动控制对于保证供热系统优质供热、安全运行、经济节能；

★ 配备多种接口资源，包括模拟信号采集、开关量输入、输出，脉冲信号输入等；

★ 支持RS232/RS485方式的用户数据接口，可接入PLC等各种设备；

★ 通讯协议完善，组态软件支持，用户免开发；

★ LoRa/NB-IoT/DTU多种传输模块，方便用户选择多模式组网方式；

★ 提供用户设置软件，开放式接口，方便与其它软件连接；

★ 工业级设计，稳定可靠，坚固耐用；

★ 具备强大的扩展功能，可随时增加用户，拷贝功能、报表打印功能、计算工具功能。

★ 可扩充工作站数目，并且保持采集点数据同时发送，监控管理中心同时接收所有采集点发送的数据。
